Даже самый дорогой коллиматорный прицел с многофункциональной прицельной сеткой и кристально чистыми линзами окажется бесполезным, если при его монтаже были допущены технологические ошибки.
Неправильная установка коллиматорного прицела — главная причина, по которой у стрелков «плавает» средняя точка попадания уже после первой серии из 5-10 выстрелов.
Смещение прицела всего на сотую долю миллиметра на ствольной коробке дает огромную погрешность на дистанциях загонной охоты или практической стрельбы. Чтобы раскрыть потенциал оптики и гарантировать жесткую стабильность каждого выстрела, монтаж необходимо проводить строго по оружейному регламенту.
Выбор посадочного места: Weaver, Picatinny или «Ласточкин хвост»?
Перед тем как установить коллиматор, необходимо точно определить стандарт интерфейса вашей оружейной платформы. Сегодня на рынке гражданского, тактического и охотничьего оружия доминируют три типа креплений:

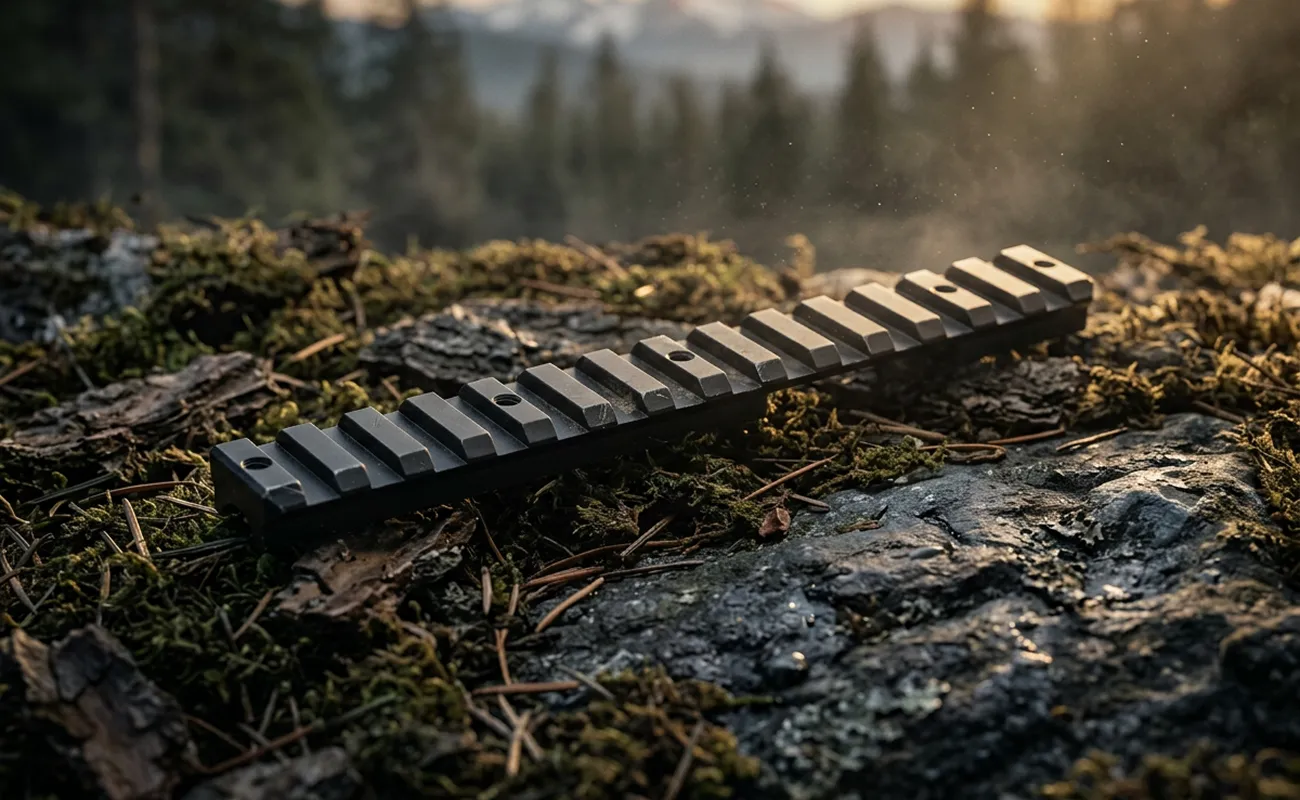

Направляющая Picatinny
Имеет жестко стандартизированный шаг пазов и ширину прорезей 5,23 мм. Это идеальная монолитная база для тяжелого и импульсного оружия, полностью исключающая продольное смещение кронштейна.

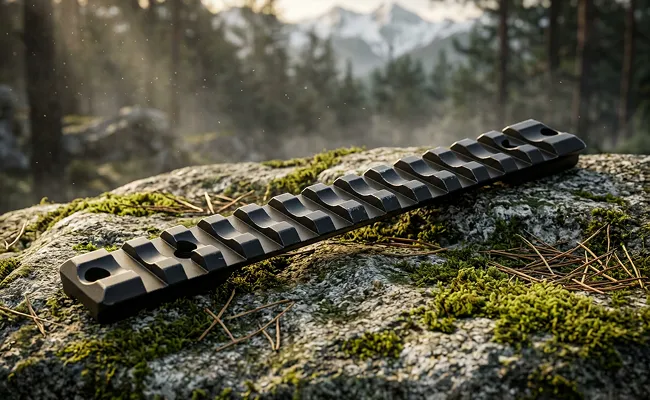

База Weaver
Внешне идентична Пикатинни, но имеет меньшую ширину пазов 3,8 мм и произвольный шаг между ними. Кронштейн, созданный под Weaver, без проблем встанет на Picatinny, но обратная совместимость невозможна.

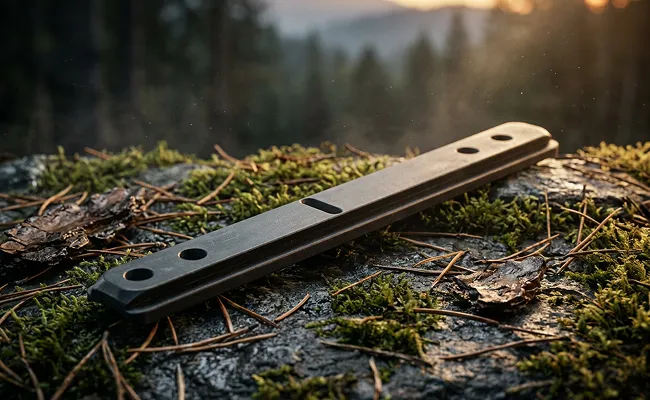

Крепление ласточкин хвост
Традиционное призматическое крепление шириной 11 мм или 13 мм, часто встречается на отечественных карабинах, штуцерах и пневматике. Требует использования специальных переходных моноблоков или колец на планку Weaver.
Инструменты и материалы для правильной установки коллиматора
Забудьте об обычных Г-образных шестигранниках из строительного магазина и затягивании болтов «от руки». Для качественного монтажа вам потребуется строго определенный комплект:
-
01
Динамометрическая отвертка с битами (Torx/Hex)
Позволяет затянуть каждый винт с точным усилием. Перетяжка винтов деформирует посадочное место коллиматорного прицела или срывает резьбу. Недотяг ведет к неминуемому разбалтыванию конструкции от вибрации.
-
02
Анаэробный фиксатор резьбы
Используйте исключительно синий (разъемный) фиксатор резьбы. Он надежно контрит винты от жестких вибрационных нагрузок при выстреле, но позволяет демонтировать оптику вручную. Красный (неразъемный) фиксатор использовать нельзя. Снять коллиматор прицел без нагрева горелкой до 250°C после него невозможно.
-
03
Обезжириватель (изопропиловый спирт или специальный спрей)
Необходим для полной очистки резьбовых соединений и посадочных плоскостей планки от остатков заводской смазки. На масляную пленку фиксатор резьбы не застынет.
Где именно на планке разместить коллиматор?
В отличие от классических оптических прицелов, коллиматоры не имеют фиксированного удаления выходного зрачка (Eye Relief). Смотреть в них можно под любым углом и на разном расстоянии. Однако точка позиционирования на планке существенно влияет на эргономику стрельбы:
Ближе к глазу (на заднюю часть ствольной коробки). Корпус коллиматора сильнее перекрывает периферийное зрение. Метод часто используется для закрытых коллиматорных прицелов Vector Optics Maverick. Особенно эффективен в связке с магнифером (увеличителем).

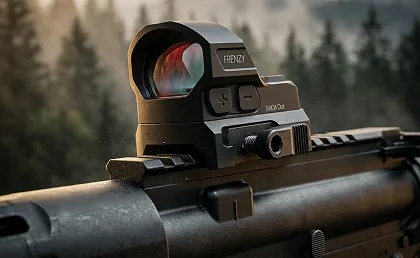

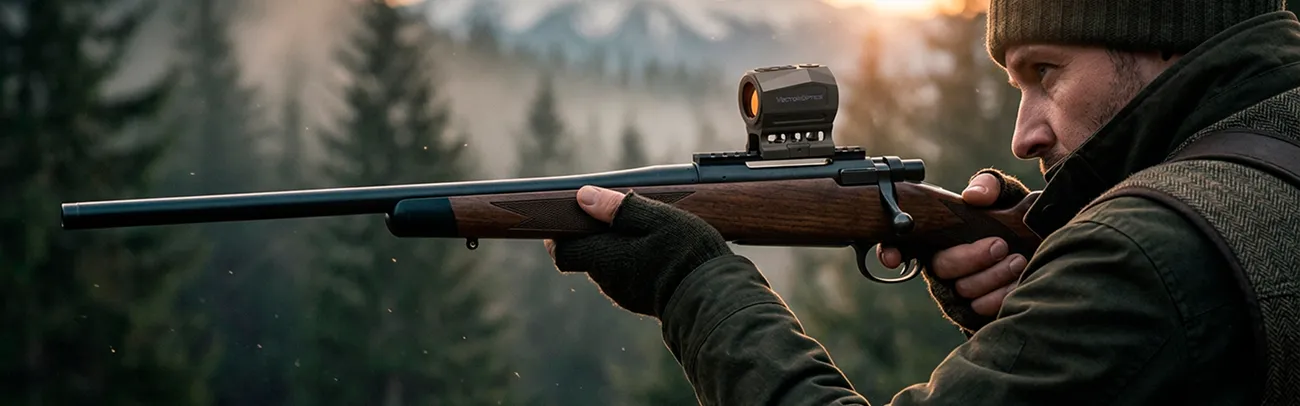

Дальше от глаза (на стык ствола и ствольной коробки). Оптимальное решение для большинства охотников. Оптический коллиматор смещается вперед, его рамка визуально становится тоньше и практически растворяется в поле зрения. Это обеспечивает максимальный обзор и позволяет вести огонь с двумя открытыми глазами. Для такого монтажа идеально подходят ультракомпактные открытые коллиматоры Vector Optics Frenzy.
Пошаговый алгоритм установки коллиматорного прицела
Выполняйте монтаж на разряженном оружии, зафиксированном в прицельном станке или на прочных сошках.
Шаг 1: Подготовка и очистка поверхностей
- Тщательно протрите планку оружия и прижимные элементы кронштейна коллиматора изопропиловым спиртом.
- Используйте ватные палочки для очистки внутренних витков резьбы в монтажных отверстиях.
- Убедитесь, что на сопрягаемых деталях нет металлической стружки, заусенцев или наплывов краски.
Шаг 2: Примерка и позиционирование
- Установите прицел на планку оружия без использования клеящих составов.
- Сдвиньте кронштейн коллиматора пальцем вперед до упора.

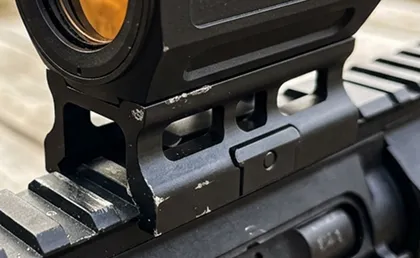

- Стопор отдачи должен плотно прижаться к передней стенке паза Picatinny/Weaver.
- Проверьте вкладку оружия. Коллиматор на ружье не должен мешать ходу затвора, вылету гильзы или работе органов управления.
Шаг 3: Нанесение фиксатора резьбы
- Снимите коллиматор.

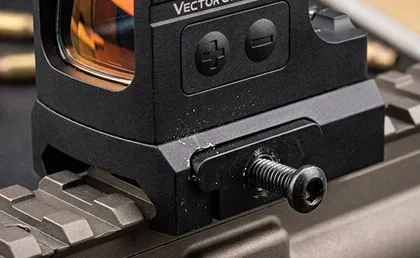

- Нанесите одну небольшую каплю синего фиксатора резьбы на рабочую часть каждого монтажного винта.
- Не заливайте винты избыточно. Состав должен покрывать только зону витков. Попав под прижимную планку кронштейна, излишки состава нарушат геометрию посадки.
Шаг 4: Равномерная затяжка винтов
- Снова установите оптический коллиматор на выбранное место, выжмите его вперед (к дульному срезу) и наживите винты вручную.
- Возьмите динамометрическую отвертку.
- Затяжку производите поэтапно, крест-накрест (если винтов несколько), постепенно наращивая усилие: сначала до 1 Нм, затем до финального значения. Для большинства легкосплавных кронштейнов коллиматоров стандартное усилие затяжки составляет от 1.7 до 2.2 Нм (15–20 in-lbs).
- После завершения монтажа оставьте оружие на 24 часа до полного отверждения фиксатора.
Типичные ошибки при монтаже
Затяжка «на глаз»
Приводит к перекосу прижимной планки кронштейна. Коллиматорный прицел встает под микроскопическим углом к оси ствола. Барабанчиков ввода поправок может не хватить при последующей пристрелке.
Игнорирование люфта стопора отдачи
Если не сдвинуть коллиматор вперед перед фиксацией, то при первом же выстреле мощного калибра (12 калибр, .308 Win, 7.62×54) прицел по инерции прыгнет вперед в пределах паза планки. Вся настройка СТП собьется.
Отказ от фиксатора резьбы
Высокочастотная вибрация от работы автоматики оружия и импульс отдачи гарантированно раскрутят любые винты через 30-50 выстрелов, если они не посажены на анаэробный состав.

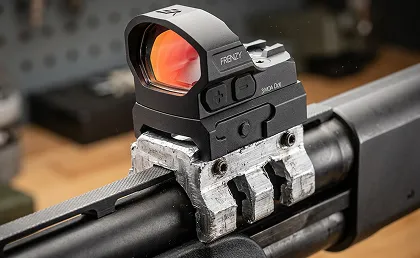

Установка на сомнительные переходники
Использование дешевых, некачественных кронштейнов-переходников между вентилируемой планкой гладкоствола и Вивером сводит на нет жесткость конструкции. Старайтесь использовать проверенные, цельнофрезерованные крепежные элементы.
От точного монтажа — к идеальному выстрелу
Правильная механическая установка коллиматора — это фундамент точной стрельбы. Вы создали жесткую, монолитную систему «оружие-прицел», которая не боится суровых условий эксплуатации, падений и жесткой отдачи.
